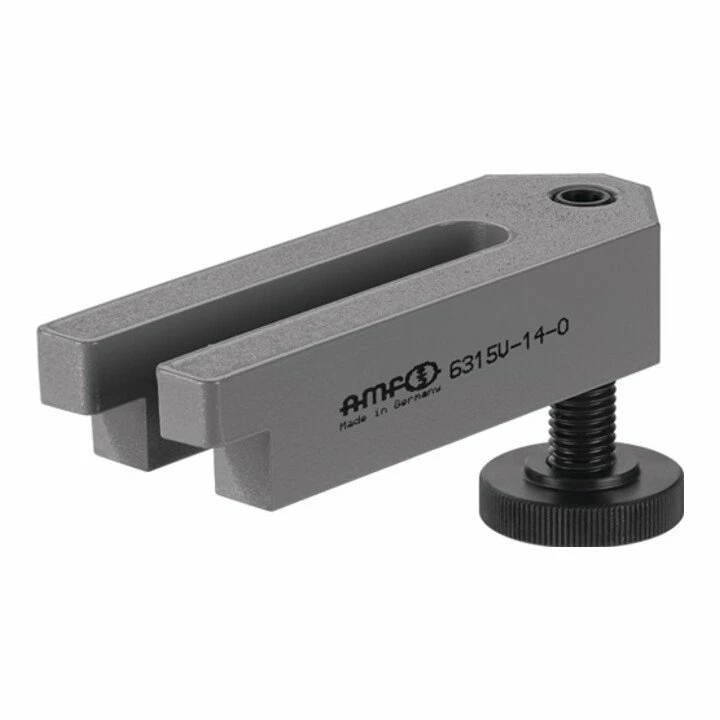

AMF Spanneisen 6315V Abgesetzt Mit Stützschraube Nut 22 Mm

Spanneisen abgesetzt.

• Mit verstellbarer Stützschraube
• Ähnlich DIN 6315 B B1 x L: 22 x 200 mm
• Spannschraube: M20 x 22 x 160

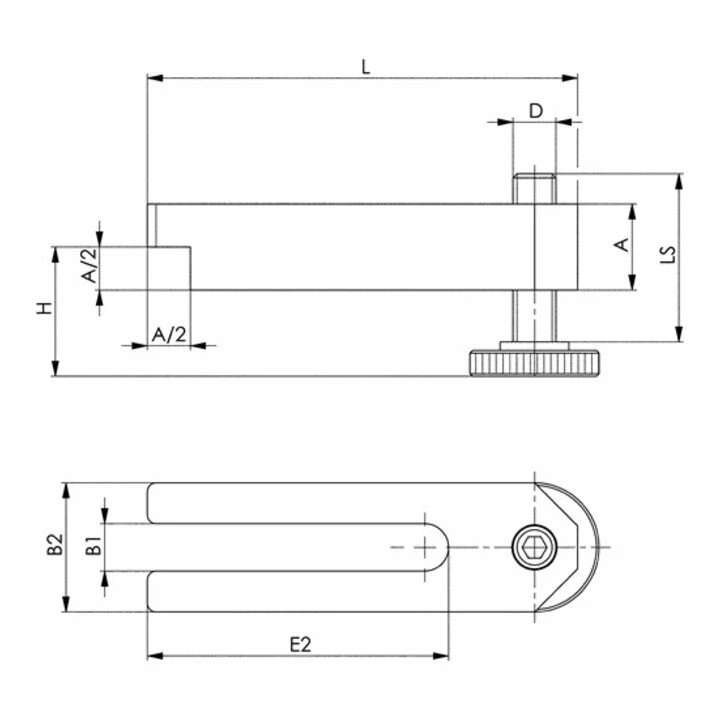

• A = 40 mm
• B1 = 22 mm
• B2 = 60 mm
• D = M20
• E2 = 135 mm
• H = 16 – 75 mm
• L = 200 mm
• LS = 69 mm

Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht.
