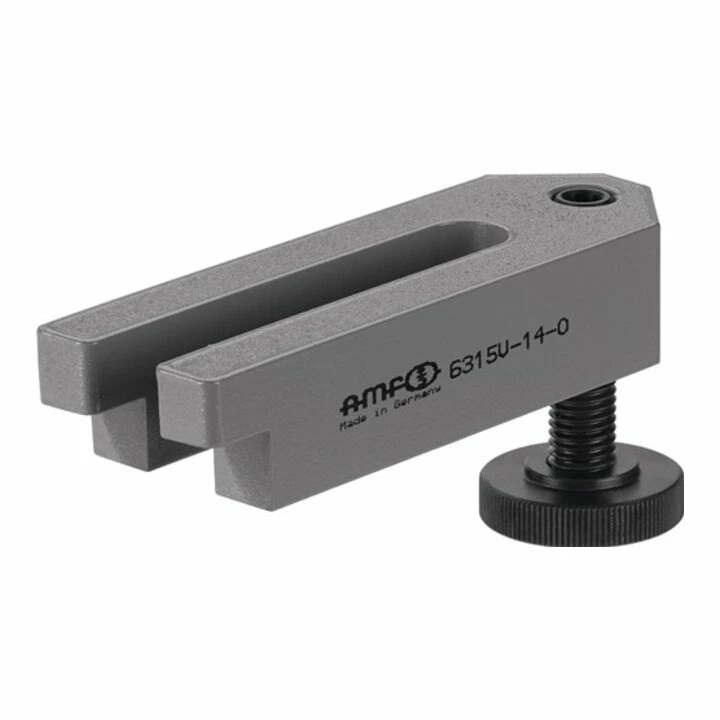

AMF Spanneisen 6315V Abgesetzt Mit Stützschraube Nut 16 Mm

Spanneisen abgesetzt.

• Mit verstellbarer Stützschraube
• Ähnlich DIN 6315 B B1 x L: 18 x 160 mm
• Spannschraube: M16 x 16 x 125

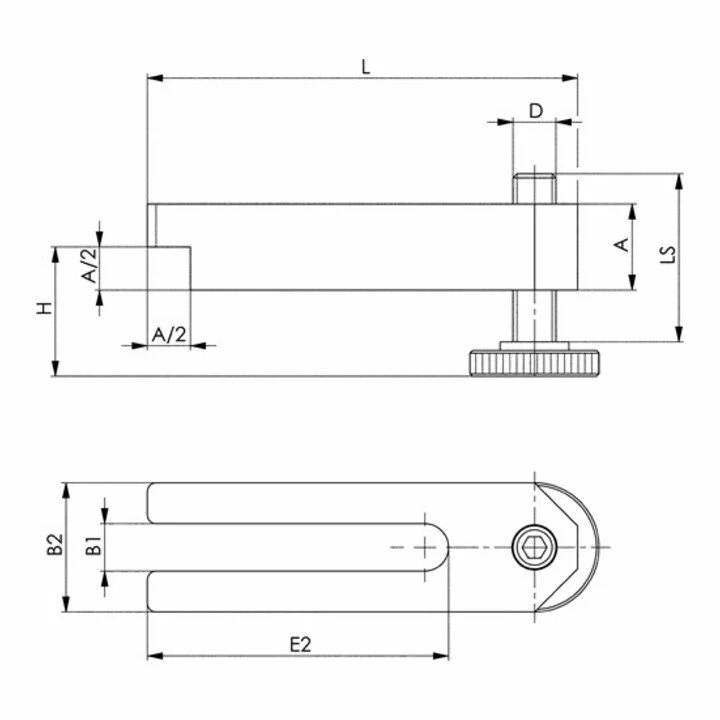

• A = 30 mm
• B1 = 18 mm
• B2 = 50 mm
• D = M16
• E2 = 110 mm
• H = 13 – 58 mm
• L = 160 mm
• LS = 55 mm

Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht.
