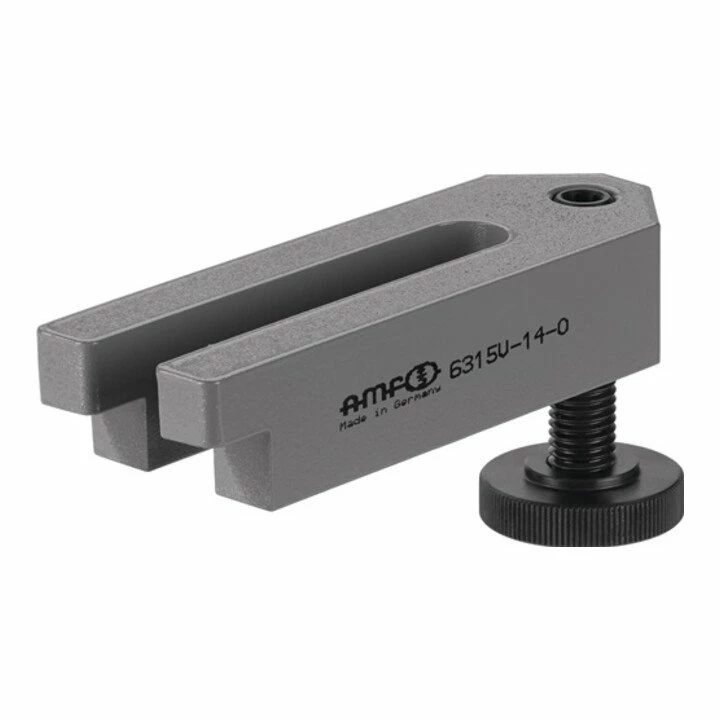

AMF Spanneisen 6315V Abgesetzt Mit Stützschraube Nut 14 Mm

Spanneisen abgesetzt.

• Mit verstellbarer Stützschraube
• Ähnlich DIN 6315 B B1 x L: 14 x 125 mm
• Spannschraube: M12 x 14 x 100

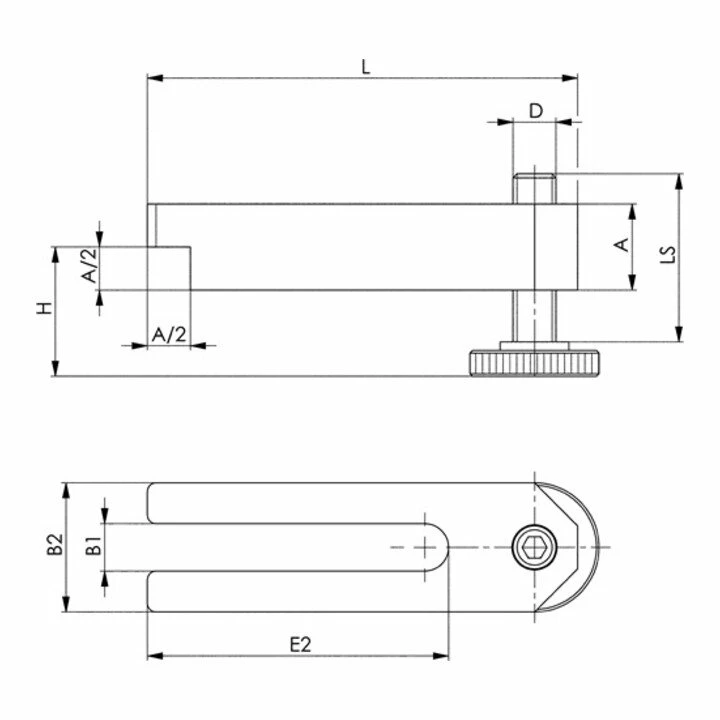

• A = 25 mm
• B1 = 14 mm
• B2 = 40 mm
• D = M12
• E2 = 90 mm
• H = 10 – 45 mm
• L = 125 mm
• LS = 49 mm

Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht.
