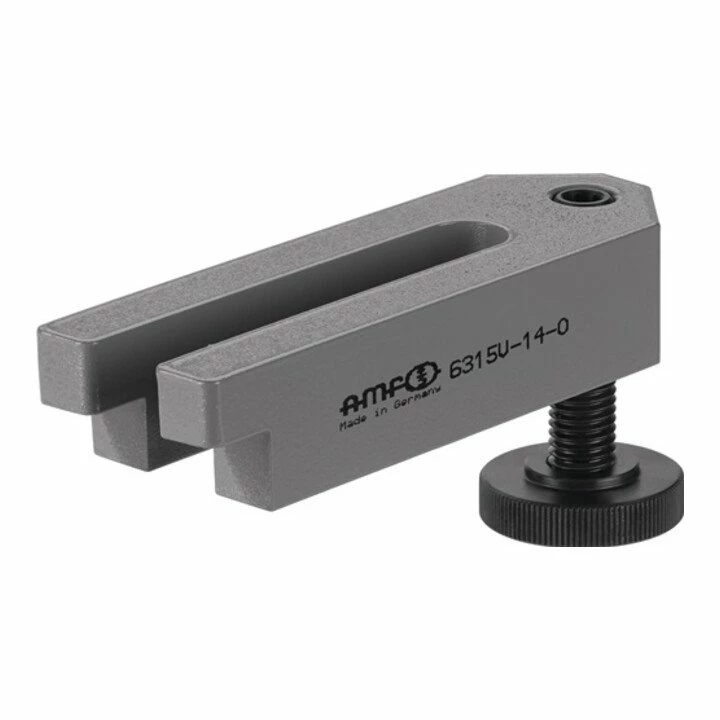

AMF Spanneisen 6315V Abgesetzt Mit Stützschraube Nut 10 Mm

Spanneisen abgesetzt.

• Mit verstellbarer Stützschraube
• Ähnlich DIN 6315 B B1 x L: 11 x 100 mm
• Spannschraube: M10 x 10 x 80

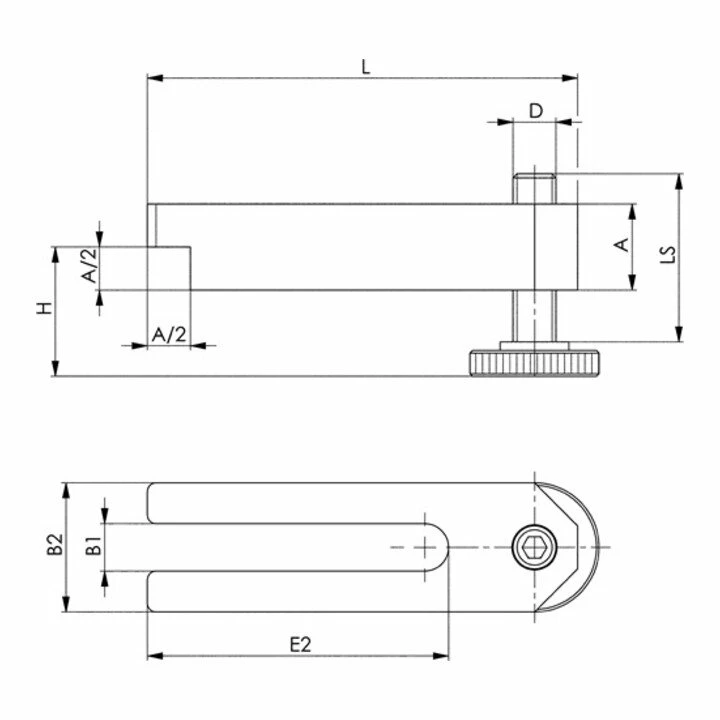

• A = 20 mm
• B1 = 11 mm
• B2 = 30 mm
• D = M10
• E2 = 70 mm
• H = 8 – 37 mm
• L = 100 mm
• LS = 39 mm

Maß H: Abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht.
