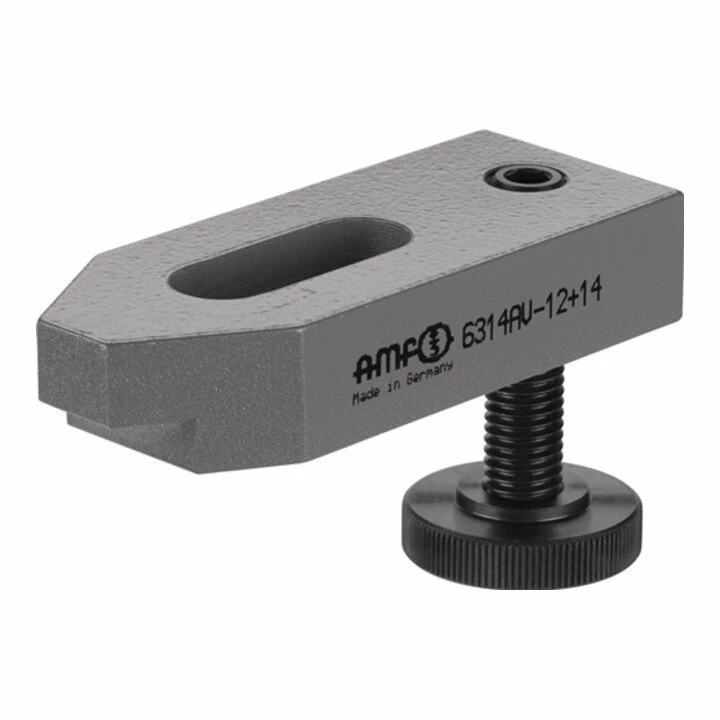

AMF Spanneisen 6314AV Abgesetzt Mit Stützschraube Nut 22 Mm

Spanneisen abgesetzt.

• Mit verstellbarer Stützschraube
• Ähnlich DIN 6314 B1 x L: 22 x 160 mm
• Spannschraube: M20 x 22 x 160

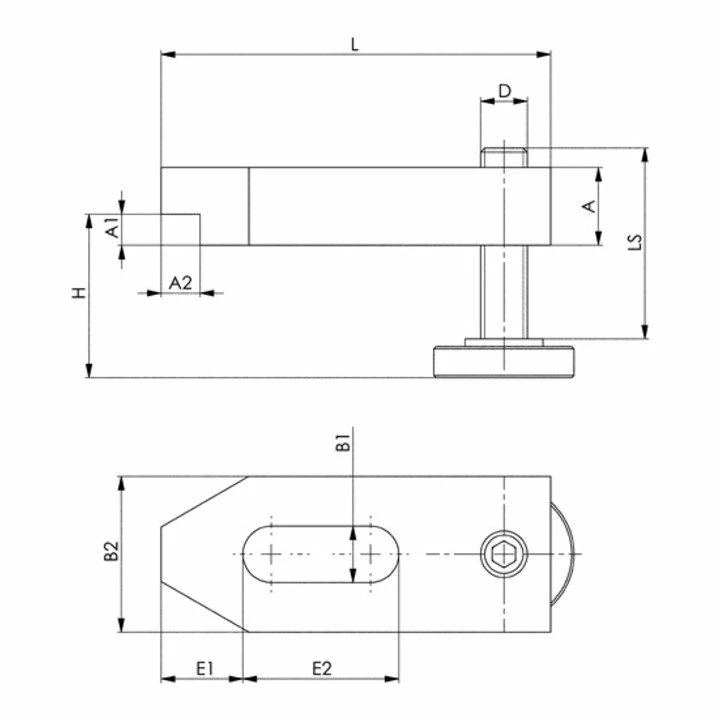

• A = 30 mm
• A1 = 12 mm
• A2 = 15 mm
• B2 = 60 mm
• D = M20
• E1 = 30 mm
• E2 = 60 mm
• H = 16 – 77 mm
• LS = 69 mm

Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.
