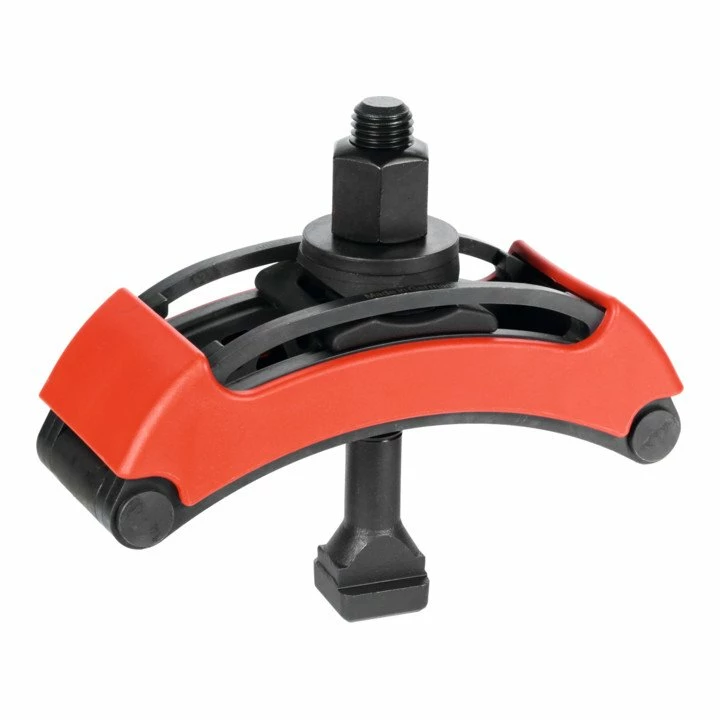

AMF Spanneisen 6310 Mit Kunststoffkappe Nut 10 Mm

Spanneisen mit Kunststoffkappe.

• Druckstück fest mit Spanneisen verbunden
• Vergütungsstahl brüniert
• Gewichtseinsparung durch die leichte Bauweise
• Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück
• Keine weiteren Spannunterlagen zum Erreichen der benötigten Spannhöhe notwendig
• B1 = 11 mm
• Nut = 10 mm
• L = 80 mm
• H1 = 0-15 mm
• A = 30,5 mm
• A1 = 32 mm
• B2 = 44 mm
• E1 = 30 mm
• E2 = 19 mm

Anwendung:

• Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt

Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben ISO 4762 verwendet werden. Zwischen Sechskantmutter und Druckstück ist unbedingt eine Unterlegscheibe DIN 6340 zu verwenden!
